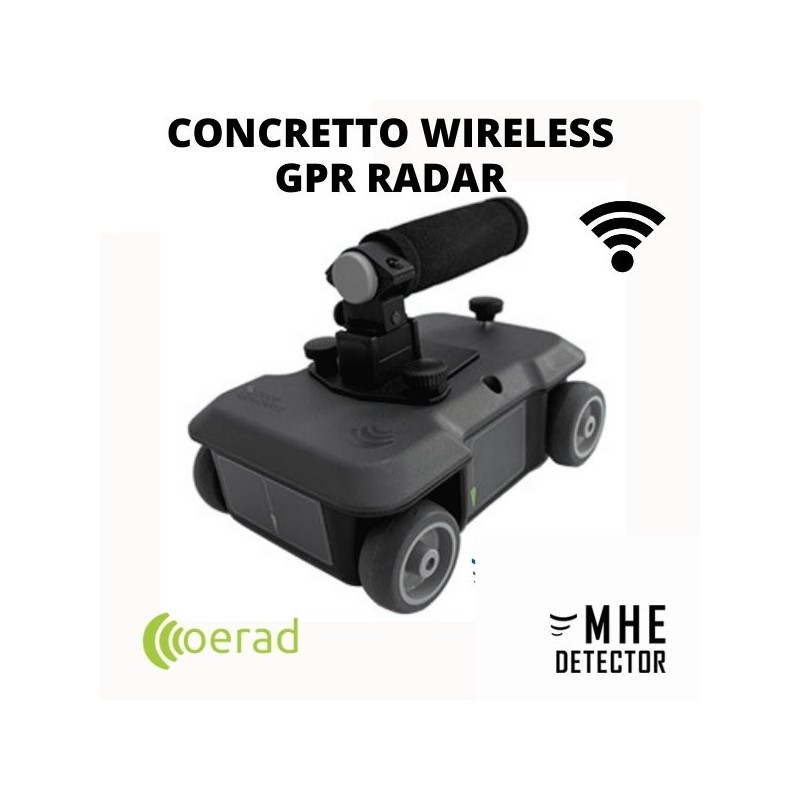

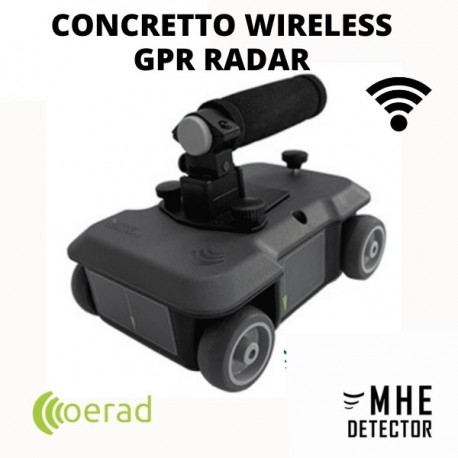

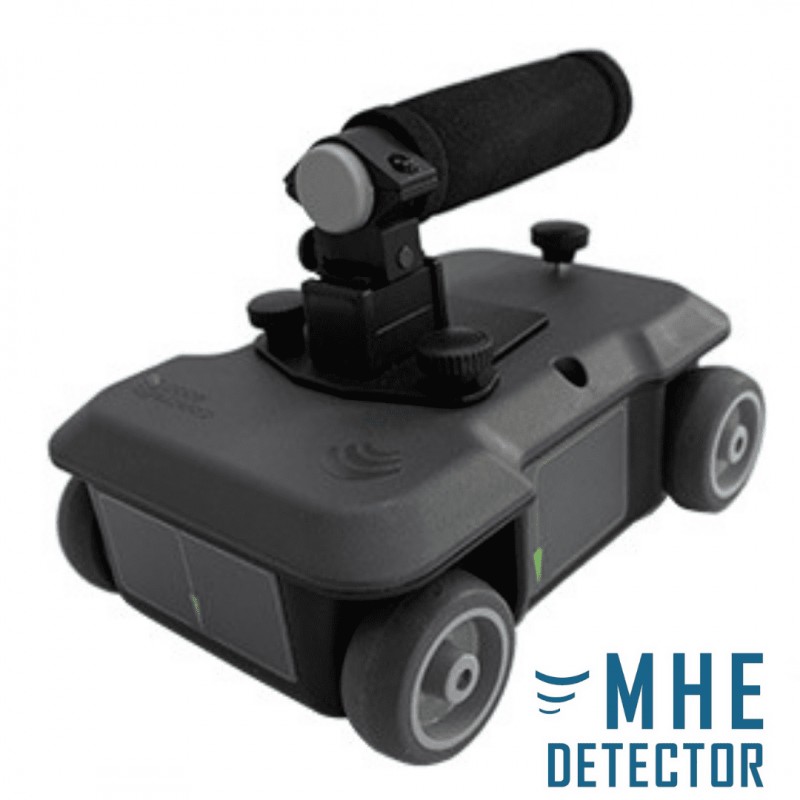

OERAD Concretto – Georadar GPR WIRELESS

CONCRETTO

CONCRETTO GEORADAR GPR – VERSIONE WIRELESS

Wall Penetrating Radar (WPR)

Dotazione: Software di Acquisizione dati, Impugnatura, Impugnatura Estensibile, Valigia rigida da trasporto, Cavo USB, Sistema Wireless integrato.

Il Concretto è lo strumento perfetto per localizzare armature e cablaggi. Affidabile nelle ispezioni per identificare crepe, cavità e anomalie.

• Frequenza centrale 2000 MHz
• 0,7 m di profondità massima in calcestruzzo
• 7ns / 14 ns Time Windows
• 0,001 m Risoluzione minima dell’oggetto di rilevamento
• Formato 15/20/10 cm
• Rebar mapping Best At

ANALISI DETTAGLIATE ED APPROFONDITE

Guarda dentro e attraverso i muri

Concretto GPR è un Wall Penetrating Radar (WPR) leggero, portatile e robusto, uno strumento indispensabile per ogni operazione edile.

Il Georadar Concretto:

• Eccellente profondità di penetrazione nei pavimenti e nei muri in cemento e mattoni;
• Analisi prima delle perforazioni, senza danneggiare la struttura o i tubi murati;
• Può valutare rapidamente la stabilità di un muro, una strada o un ponte;
• Trova armature, cavi e tubi in tempo reale ed in modo dettagliato e con una precisione unica;
• Individua “sacche” di aria o acqua in pareti, soffitti e pavimenti;
• Rileva il movimento;
• Individua qualsiasi oggetto occultato o sepolto;
• Individua oggetti e tubi sia in metallo che in plastica o altri materiali.

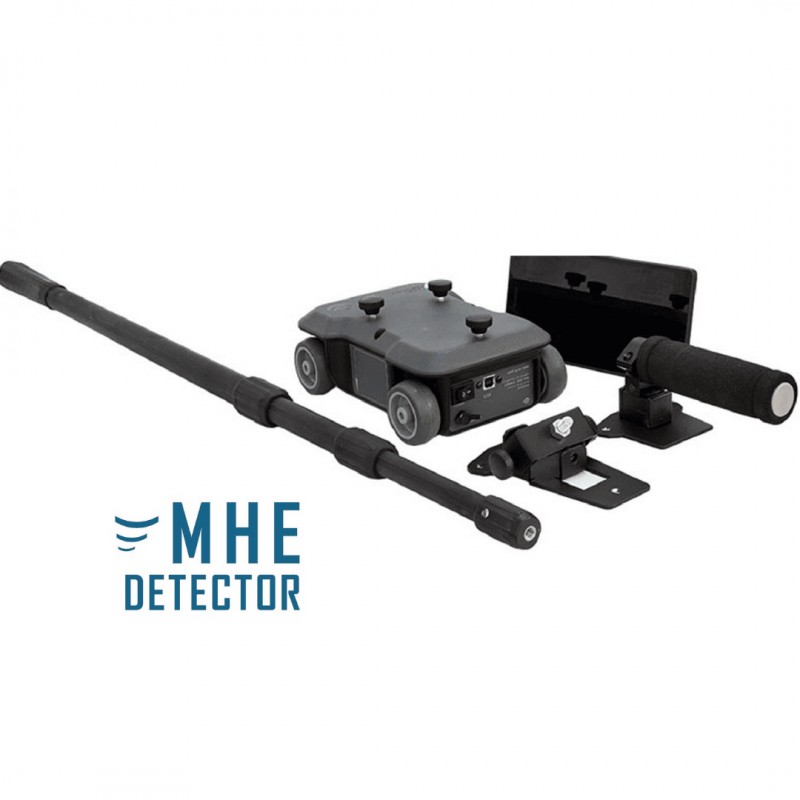

IL SISTEMA CONCRETTO GPR COMPRENDE:

• Modulo principale Georadar Concretto WPR;
• Impugnatura;
• Impugnature estensibile;
• Batteria Esterna (8 ore ininterrotte di lavoro);
• Caricabatterie;
• Tablet pre-configurato;
• Software di acquisizione dati e visualizzazione in tempo reale;
• Valigia rigida antiurto per trasporto;CONCRETTO GEORADAR GPR – VERSIONE WIRELESS

  Wall Penetrating Radar (WPR)

  Dotazione: Software di Acquisizione dati, Impugnatura, Impugnatura Estensibile, Valigia rigida da trasporto, Cavo USB, Sistema Wireless integrato.

  Il Concretto è lo strumento perfetto per localizzare armature e cablaggi. Affidabile nelle ispezioni per identificare crepe, cavità e anomalie.

  • Frequenza centrale 2000 MHz
  • 0,7 m di profondità massima in calcestruzzo
  • 7ns / 14 ns Time Windows
  • 0,001 m Risoluzione minima dell’oggetto di rilevamento
  • Formato 15/20/10 cm
  • Rebar mapping Best At

  ANALISI DETTAGLIATE ED APPROFONDITE

  Guarda dentro e attraverso i muri

  Concretto GPR è un Wall Penetrating Radar (WPR) leggero, portatile e robusto, uno strumento indispensabile per ogni operazione edile.

  Il Georadar Concretto:

  • Eccellente profondità di penetrazione nei pavimenti e nei muri in cemento e mattoni;
  • Analisi prima delle perforazioni, senza danneggiare la struttura o i tubi murati;
  • Può valutare rapidamente la stabilità di un muro, una strada o un ponte;
  • Trova armature, cavi e tubi in tempo reale ed in modo dettagliato e con una precisione unica;
  • Individua “sacche” di aria o acqua in pareti, soffitti e pavimenti;
  • Rileva il movimento;
  • Individua qualsiasi oggetto occultato o sepolto;
  • Individua oggetti e tubi sia in metallo che in plastica o altri materiali.



  IL SISTEMA CONCRETTO GPR COMPRENDE:

  • Modulo principale Georadar Concretto WPR;
  • Impugnatura;
  • Impugnature estensibile;
  • Batteria Esterna (8 ore ininterrotte di lavoro);
  • Caricabatterie;
  • Tablet pre-configurato;
  • Software di acquisizione dati e visualizzazione in tempo reale;
  • Valigia rigida antiurto per trasporto;
  • Sistema Wireless senza fili.

  SPECIFICHE TECNICHE

  • Larghezza di banda di frequenza 200 MHz – 4000 MHz
  • Frequenza centrale 2000 MHz
  • Finestra temporale 7,5 ns / 15 ns
  • Gamma dinamica 120 dB min
  • Risoluzione orizzontale 0,001 m
  • Risoluzione verticale 0,001 m
  • Frequenza di ripetizione degli impulsi 1 MHz
  • Durata dell’impulso 600 ps
  • Energia pulsata 30 V
  • Pulse Rise Time 200 ps
  • Peak Tx Power 3 W
  • Consumo di energia 110 mAh
  • Batterie 1,2 V Esterna (8 ore ininterrotte di lavoro);
  • Autonomia con una carica 8 ore
  • Tempo di ricarica 1,5 ore
  • Gamma ADC 8 bit
  • Velocità di acquisizione dei dati 18.2 tracce / secondo
  • Campioni per traccia 585
  • Interfaccia GPR UART su USB
  • Intervallo operativo temperatura Da -5 ° C a 40 ° C
  • Resistenza all’acqua IP 52
  • Taglia 14,5 / 20/8 cm
  • Peso 1 kg

SPECIFICHE TECNICHE

• Larghezza di banda di frequenza 200 MHz – 4000 MHz
• Frequenza centrale 2000 MHz
• Finestra temporale 7,5 ns / 15 ns
• Gamma dinamica 120 dB min
• Risoluzione orizzontale 0,001 m
• Risoluzione verticale 0,001 m
• Frequenza di ripetizione degli impulsi 1 MHz
• Durata dell’impulso 600 ps
• Energia pulsata 30 V
• Pulse Rise Time 200 ps
• Peak Tx Power 3 W
• Consumo di energia 110 mAh
• Batterie 1,2 V Esterna (8 ore ininterrotte di lavoro);
• Autonomia con una carica 8 ore
• Tempo di ricarica 1,5 ore
• Gamma ADC 8 bit
• Velocità di acquisizione dei dati 18.2 tracce / secondo
• Campioni per traccia 585
• Interfaccia GPR UART su USB
• Intervallo operativo temperatura Da -5 ° C a 40 ° C
• Resistenza all’acqua IP 52
• Taglia 14,5 / 20/8 cm
• Peso 1 kg
